Даже плоская кровля имеет небольшой уклон. Он нужен, чтобы дождевая и талая вода двигалась к воронкам, лоткам или другим водоприёмным устройствам, а не задерживалась на поверхности. Уклон формируют конструкцией основания, клиновидной теплоизоляцией, стяжкой или засыпным слоем — способ выбирают на стадии проектирования.
Роль в кровле
«Плоская» кровля не означает горизонтальную: у неё должен быть рассчитанный уклон, по которому вода уходит к точкам водосбора.
Застой воды нежелателен: он увеличивает эксплуатационную нагрузку, способствует загрязнению и может осложнять работу узлов и обслуживание кровли.
Термины
Основной уклон. Общее понижение поверхности кровли в сторону линии водосбора, воронок или другого водоприёмного устройства.
Ендова, линия водосбора. Пониженная зона, куда поступает вода с соседних участков кровли и по которой она направляется к воронкам.
Контруклон. Дополнительный локальный уклон, который устраивают для отвода воды из потенциально застойных зон — например между двумя воронками, от парапета, зенитного фонаря, шахты или оборудования. Его направление определяется задачей отвода воды и может быть различным.
Локальный контруклон у препятствия. У парапетов, шахт, зенитных фонарей и оборудования основной уклон не всегда обеспечивает отвод воды. В таких местах устраивают отдельную разуклонку, которая уводит воду к воронке или линии водосбора.
Для локальных уклонов и контруклонов обычно применяют клиновидные элементы с большей величиной уклона, чем для основного, а конкретный набор принимается по проекту и техническому решению системы.
Решения
При выборе учитывают тип основания, нагрузку на перекрытие, состав кровельной системы, пожарные требования, наличие мокрых процессов, сроки и сложность геометрии.
Состав слоя
В клиновидной теплоизоляции величина уклона задаётся геометрией плиты — отношением перепада высоты к длине. У разных линеек и материалов доступны разные наборы, поэтому один процент нельзя закреплять за XPS, PIR или каменной ватой.
Уклонообразующий слой
Клиновидная теплоизоляция
XPS
PIR
каменная вата
Стяжка
цементно-песчаная
полусухая
Засыпной слой
керамзитовый гравий
Уклон основания
задан несущими конструкциями
Величины уклона в линейках клиновидных плит — набор по проекту
Проценты
Уклон в процентах показывает, насколько изменяется высота поверхности на определённой длине.
Назначение величин в линейках клиновидных плит: для основного уклона применяются, например, 1,7 % или 2,1 %; для дополнительной разуклонки в ендовах и между воронками — 3,4 % или 4,2 %; для крутого локального контруклона от парапетов, фонарей, шахт и оборудования — до 8,3 % в отдельных линейках. Конкретный набор определяется проектом и системой.
Крупным планом

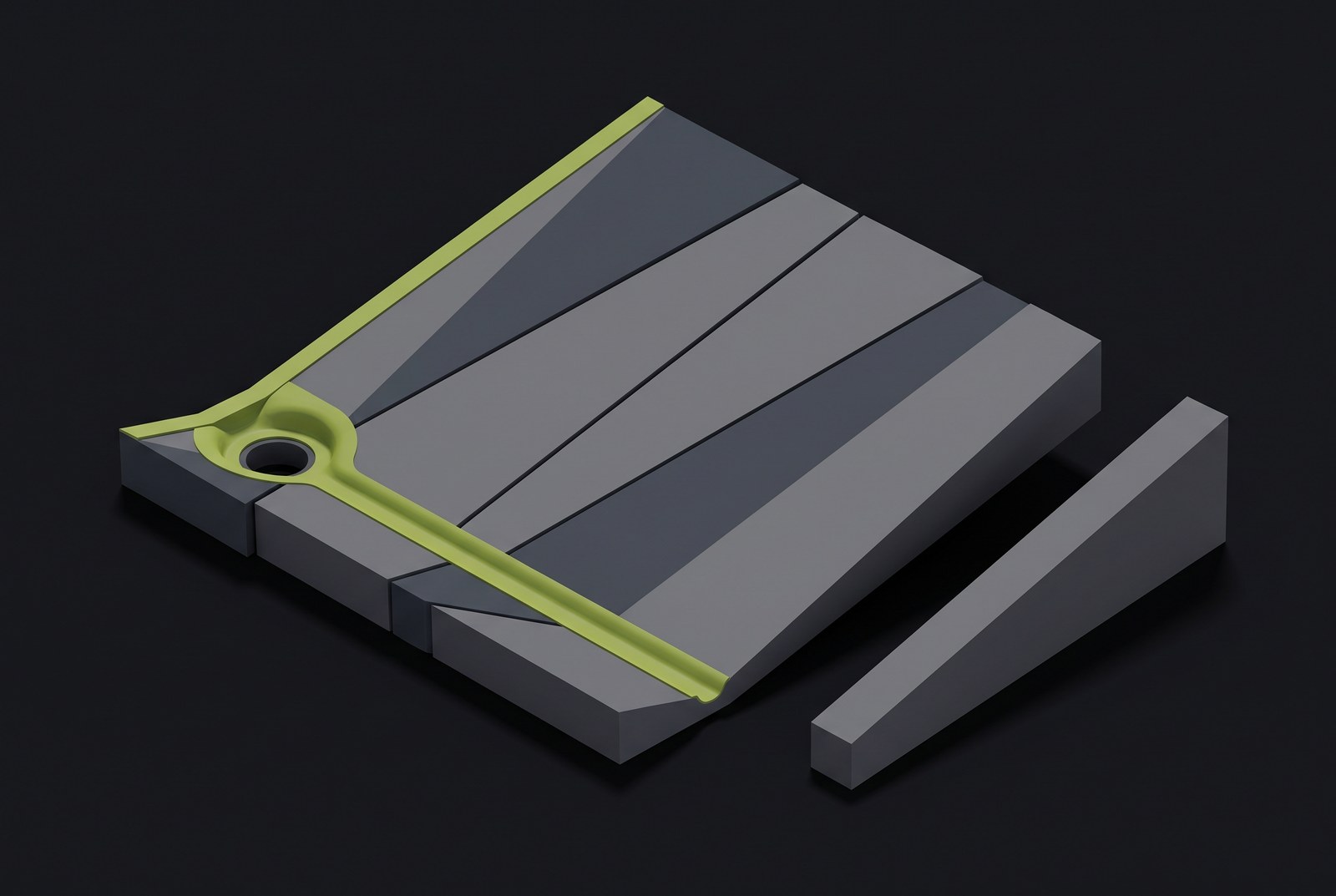

Раскладку клиновидных плит начинают от низшей точки — воронки, ендовы, свеса или другого предусмотренного проектом места водосбора. Дальше плиты укладывают так, чтобы их толщина постепенно увеличивалась в сторону водораздела.
Номенклатура
Набор клиновидных плит из экструзионного пенополистирола для формирования основного и дополнительного уклона. В зависимости от линейки применяются элементы с уклоном 2,1 %, 4,2 % и 8,3 %, а также доборные плиты постоянной толщины. Конкретный набор определяется раскладкой.
Клиновидные плиты из PIR для формирования уклонов в системах, где применяется этот тип теплоизоляции. В актуальных решениях встречаются комплекты с уклоном 1,7 % и 3,4 %. Преимущество PIR по толщине относится к теплотехнике основного утепления, а не к величине уклона.
Клиновидные плиты из каменной ваты для формирования основного и дополнительного уклона в соответствующих кровельных системах. В линейках применяются, в частности, уклоны 1,7 %, 2,1 % и 4,2 % — в зависимости от конкретного продукта и системы.
Материалы
Разница между материалами клиновидных плит — не в доступных процентах уклона.
Клиновидные плиты — теплоизоляционный материал, и они участвуют в теплотехническом расчёте. Но полной заменой основного слоя утепления считать их нельзя: общая толщина теплоизоляции определяется расчётом, а клиновидный слой учитывается в составе конструкции по методике и правилам выбранной системы.
Раскладка
Раскладка привязана к водоприёмным устройствам: сначала точки водоприёма, потом геометрия уклонов и контруклонов.
Расчёт
Границы
Уклоны, ендовы и схема водоотвода — по проекту и СП 17.13330.2017 «Кровли» с актуальными изменениями; нагрузка от уклонообразующего слоя — по СП 20.13330.2016 «Нагрузки и воздействия» с актуальными изменениями; участие теплоизоляции в расчёте — по СП 50.13330.2024 «Тепловая защита зданий». Величины уклона, раскладка и номенклатура клиновидных плит — по инструкциям и техническим решениям производителя применяемой системы. Нормативы, по которым работаем →
Вопросы
Величина уклона определяется проектом, типом кровельной системы и схемой водоотведения. Для клиновидной теплоизоляции в системах ТехноНИКОЛЬ часто применяются основные уклоны 1,7 % или 2,1 %, но это не универсальное значение для любого объекта.
Это перепад примерно 20 мм на каждый метр длины поверхности.
Основной уклон формирует общее направление стока. Контруклон решает локальную задачу: убирает застойную зону и направляет воду, например, между воронками или от парапета.
Универсально лучшего решения нет. Клиновидные плиты легче и не требуют мокрых процессов, а стяжка применяется там, где это предусмотрено конструкцией. Выбор зависит от основания, нагрузок, системы и проекта.
Не полностью автоматически. Она участвует в теплотехническом расчёте, но необходимая общая толщина утепления определяется расчётом всей конструкции.
Чтобы самая высокая точка участка находилась между воронками, а вода от неё расходилась к обеим воронкам и не оставалась в застойной зоне.
Если требуемый уклон уже не сформирован несущими конструкциями, необходимо предусмотреть уклонообразование. Водоотвод должен быть обеспечен проектным решением.
