Узел кровли — участок сопряжения водоизоляционного ковра с парапетом, стеной, проходкой, водоприёмным элементом, деформационным швом или другой конструкцией. Для каждого такого участка предусматривают отдельное техническое решение.
Состав узла, высота заведения мембраны на вертикаль и способ закрепления верхнего края задаются проектом и альбомом технических решений производителя. Универсального узла, годного для любой кровли, не существует.
Роль в кровле
В узле сходятся сразу несколько слоёв кровли, и каждый из них должен быть выполнен непрерывно.
Причины протечек зависят от проектирования, монтажа, эксплуатации и механических повреждений, поэтому корректнее говорить «узлы повышенной ответственности», а не «слабое место кровли». Число и сложность узлов влияют на состав дополнительных материалов и на объём работ — это одна из статей, по которым расходятся сметы на внешне одинаковые кровли.
Почему сложнее
В узлах меняется геометрия, появляются крепления, вертикальные поверхности и проходки, поэтому здесь особенно важны проектное решение и качество сварных соединений.
Поэтому узлы выполняются по проекту и типовым решениям конкретной системы, а не по опыту бригады с прошлого объекта.
Виды узлов
Внутренний и наружный угол. Угол сложной формы собирают из готового фасонного элемента или из неармированной мембраны: она пластичнее армированной, и по геометрии угла её формовать проще. Материал детали подбирают совместимым с мембраной поля кровли, соединение с ковром выполняют сваркой горячим воздухом.
Деформационный шов. Узел над швом здания подбирают по решению кровельной системы: он должен дать конструкциям смещаться так, чтобы водоизоляционный ковёр оставался целым. В состав узла могут входить металлический компенсатор и дополнительные слои мембраны.

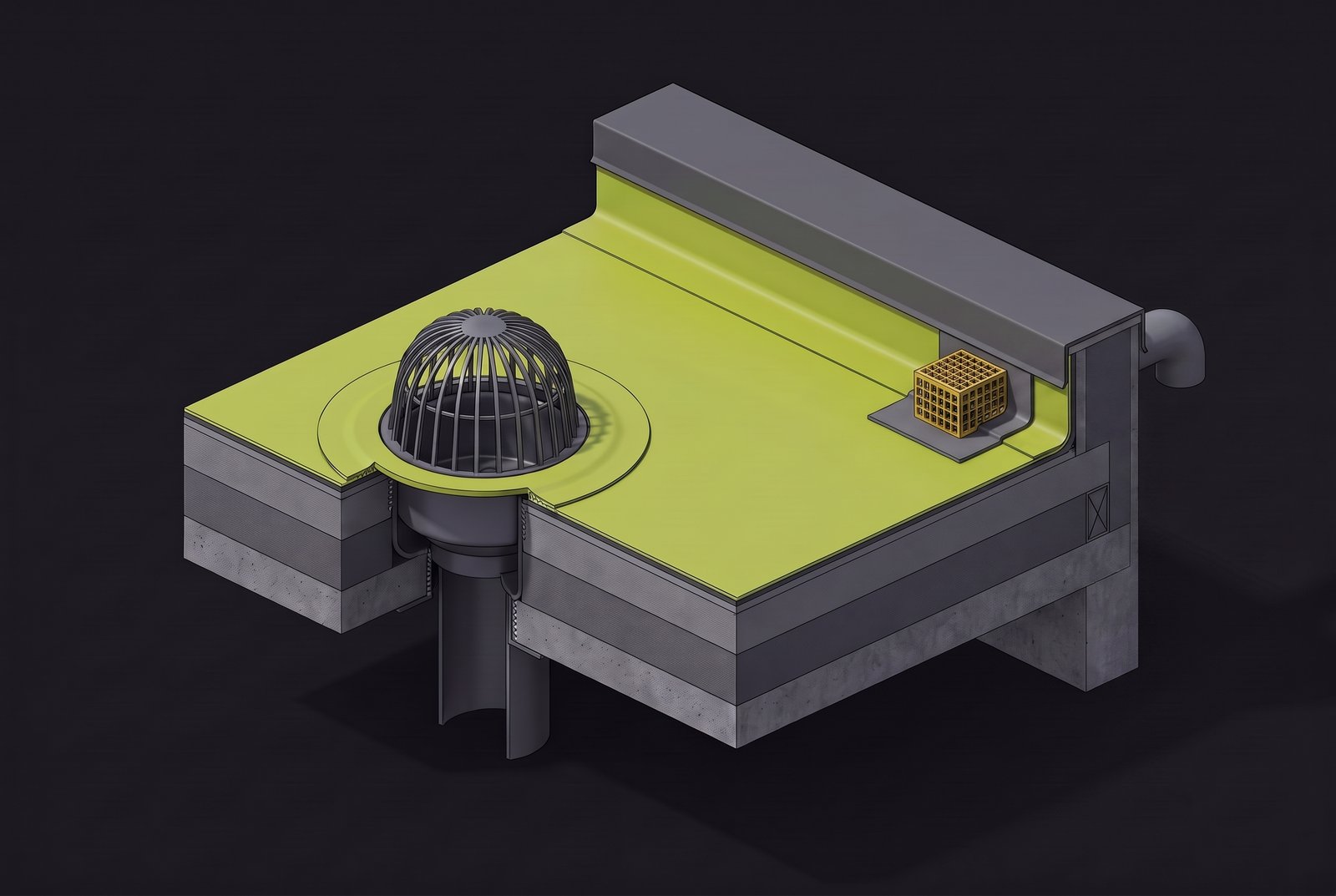

Водоприёмный узел в разрезе: привариваемая ПВХ-часть воронки сваривается горячим воздухом с ковром, вода уходит в стояк, не попадая в слои конструкции. Листоуловитель оставляют доступным для очистки.
Парапетная воронка — отводит воду через парапет во внешнюю водосточную систему. При использовании в качестве аварийного перелива её отметку назначают выше уровня основной гидроизоляции по проектному решению.
Стойка ограждения — тоже узел. Если крепление ограждения проходит через водоизоляционный ковёр, место прохода выполняют и герметизируют по системному техническому решению. Тип крепления зависит от основания и конструкции ограждения. Подробнее — на странице ограждений и парапетов.
Состав каждого узла описан в альбоме технических решений конкретной кровельной системы. На объекте узлы не придумывают на месте: если фактическая конструкция не совпадает с типовым узлом, решение согласуют с производителем системы и проектировщиком.
Разрез
В зоне парапета все слои кровельной конструкции должны быть правильно сопряжены с вертикальной частью здания. Пароизоляцию поднимают и герметично соединяют с вертикальной поверхностью по принятому техническому решению. Теплоизоляцию выполняют без разрывов, если это предусмотрено системой. ПВХ-мембрану заводят на вертикальную поверхность и фиксируют по узлу проекта. Верхнее окончание мембраны может выполняться прижимной рейкой с герметизацией либо с заведением под фартук или парапетную крышку. Конкретная конструкция зависит от типа парапета и выбранной кровельной системы.
Проходки
Каждая проходка через водоизоляционный ковёр должна быть технически обоснована и выполнена герметично по системному узлу.
Проходки стараются группировать на стадии проекта: меньше отдельных узлов — меньше мест, где нужен ручной монтаж, и проще обслуживание кровли.
Круглую проходку выполняют манжетой: деталь из неармированной мембраны сваривают с ковром по полю и поднимают на трубу. Верхний край стягивают хомутом и герметизируют. Такая конструкция позволяет герметично выполнить примыкание к трубе и компенсировать особенности её фактического положения.
Форма детали и способ герметизации берутся из технического решения системы. Для типовых диаметров у производителя есть готовые фасонные манжеты, для нестандартных элементов деталь выкраивают на объекте.
Вода у препятствия
У парапета, шахты, фонаря или оборудования геометрия основного уклона не всегда обеспечивает отвод воды: с нагорной стороны препятствия образуется застойная зона. Её убирают локальным контруклоном, который направляет воду в обход препятствия к ближайшей воронке или ендове.
Поэтому узел проверяют не только по составу слоёв, но и по отметкам: высота кровельного пирога у парапетов, дверных проёмов, шахт и оборудования считается вместе с раскладкой уклонообразующего слоя.
Материалы
Комплектность узлов проверяют до закупки: у кровли одинаковой площади состав дополнительных материалов различается в разы в зависимости от числа примыканий и проходок. Что и в каком виде идёт на объект — в разделе комплектации. Где мембрана в узле соприкасается с материалом, контакт с которым не допускается, решение предусматривает разделительный слой.
Порядок
Контроль сварного шва. Шов контролируют после остывания: осматривают по всей длине и проверяют механически щупом, который ведут вдоль кромки шва. Дефектные участки исправляют по инструкции производителя. Метод контроля и порядок приёмки назначает инструкция производителя.
Заказчику
Вопросы, которые стоит задать до начала работ.
Ошибки
Крупным планом
Водоприёмный узел — тот же переход ковра на другую конструкцию, только вниз: привариваемая ПВХ-часть сваривается с мембраной горячим воздухом, а корпус воронки может быть из другого полимера. Подробно — на странице кровельных воронок.
Наши работы
3 200 м² · Красногорск, Московская область · ТН-КРОВЛЯ Классик · LOGICROOF, 1,5 мм. Утеплённая плоская кровля по стальному профилированному настилу.
740 м² · Истра, Московская область · ТН-КРОВЛЯ Монолит Оптима · LOGICROOF V-RP, 2,0 мм. Плоская кровля частного объекта.
7 950 м² · Сергиев Посад, Московская область · ТН-КРОВЛЯ Классик · LOGICROOF, 1,5 мм. Новая плоская кровля производственного здания.
2 520 м² · Плёс, Ивановская область · ТН-КРОВЛЯ Лайт ПМ · ECOPLAST, 1,2 мм. Плоская кровля общественного здания.
Вопросы
Единого числа для всех кровель нет. Высота заведения и способ закрепления верхнего края берутся из узла проекта и альбома технических решений производителя: они зависят от конструкции парапета, состава системы и условий эксплуатации.
Можно, если это предусмотрено узлом. Верхнее окончание мембраны выполняют по конструкции парапета: с механической фиксацией и герметизацией либо с заведением мембраны на верх парапета под защитную крышку. На высоких вертикальных участках может потребоваться дополнительная фиксация.
Как правило, из неармированной ПВХ-мембраны и фасонных элементов той же системы: она пластичнее и позволяет выполнить внутренние и наружные углы, манжеты на трубы и усиления. Материал для деталей должен быть совместим с мембраной поля кровли.
Зависит от того, с чем контактирует мембрана. Разделительный слой предусматривают между материалами, непосредственный контакт которых не допускается. Защиту ковра от механических повреждений выполняет отдельный защитный материал. Конкретный состав определяется выбранной кровельной системой.
Норматива «не больше стольких-то» нет. Каждая проходка через водоизоляционный ковёр должна быть технически обоснована и выполнена герметично по системному узлу; при проектировании проходки стараются группировать и учитывать в схеме уклонов.
По инструкции производителя и проекту: визуально, механическим контролем сварного соединения после остывания шва и проверкой узла в сборе. Единого способа для всех случаев нет: метод контроля зависит от этапа работ и принятой технологии, и назначается он инструкцией производителя, а не привычкой бригады.
Если разные слои кровли выполняют разные подрядчики, необходимо заранее определить границы ответственности и порядок приёмки скрытых работ. Важно обеспечить непрерывность и совместимость всех слоёв в пределах узла.
