Эксплуатируемая кровля:
как защитить гидроизоляцию
На террасе и эксплуатируемой кровле мембрана уходит под слои: защиту, дренаж, опоры и финишное покрытие. С этого момента она недоступна для осмотра, а любое её повреждение обнаружится по мокрому пятну внутри здания. Поэтому конструкция строится вокруг одной задачи — сохранить водоизоляционный слой целым на весь срок эксплуатации.
Коротко
- Мембрана под покрытием недоступна для осмотра — контроль переносится на этап монтажа.
- Между гидроизоляцией и покрытием обязательны защитный и дренажный слои.
- Вода управляется на двух уровнях: по поверхности покрытия и в дренажном слое.
- Воронки закрываются ревизионными люками и остаются обслуживаемыми.
- Нагрузка считается полностью: слои, покрытие, благоустройство, снег, люди и техника.
Открытая кровля прощает многое: дефект видно, доступ есть, локальный ремонт занимает часы. Эксплуатируемая кровля устроена иначе. Над мембраной лежит от трёх до семи слоёв, сверху — плитка на опорах, декинг или субстрат с растениями. Чтобы добраться до водоизоляционного слоя, надо разобрать всё это в зоне поиска.
Отсюда следует практический вывод: на такой кровле стоимость ошибки на порядок выше, а исправляют её на этапе проектирования и монтажа.
Что лежит над мембраной

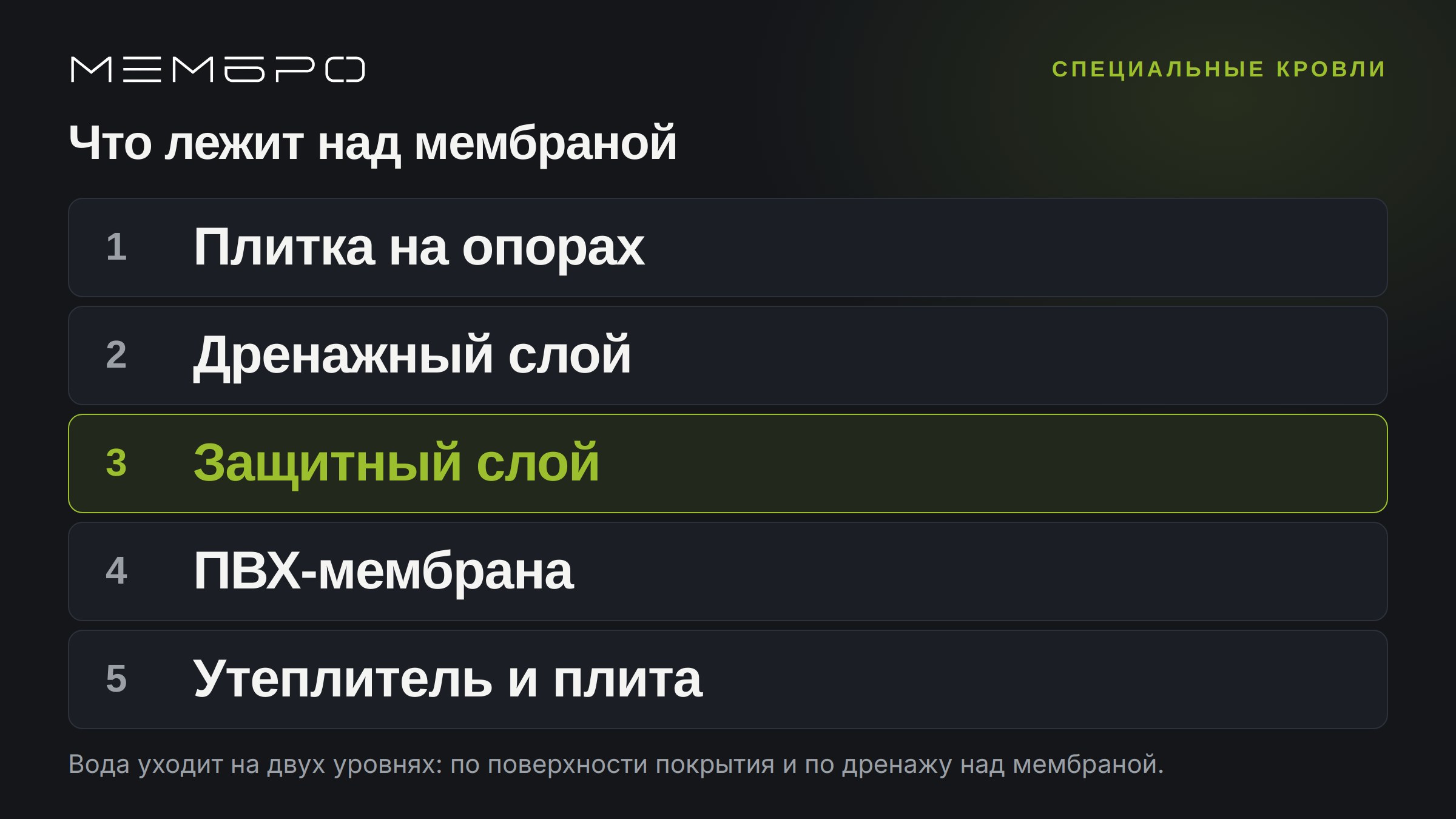

Точный состав задаёт применяемая система, но логика слоёв одинакова.
Защитный слой
Первый над гидроизоляцией. Принимает механическое воздействие: кромки плит, опоры покрытия, инструмент при монтаже благоустройства, корни при озеленении. Марка и плотность материала берутся из состава системы.
Между ковром и вышележащими слоями ставится защита: она исключает механическое повреждение мембраны.
Дренажный слой
Даёт воде, прошедшей через финишное покрытие, путь к водоприёмным устройствам. Без него вода стоит на мембране под плиткой и нагружает конструкцию.
Разрез эксплуатируемой кровли: дренажный уровень принимает воду, прошедшую сквозь покрытие.
Фильтрующий слой
В озеленённых конструкциях отделяет субстрат от дренажа, чтобы дренаж не заиливался и продолжал работать.
Опоры и финиш
Плитка на регулируемых опорах, декинг на лагах или субстрат с растениями. Опоры передают сосредоточенную нагрузку вниз, и в точке опирания защита мембраны особенно важна.
Опора стоит на защитных слоях поверх ковра и не прокалывает его, а вода уходит в зазор между плитами.
Вода на двух уровнях
Главное отличие эксплуатируемой кровли от обычной — вода здесь движется по двум путям одновременно.
По поверхности покрытия
Часть воды стекает по плитке или декингу к точкам сбора. Для этого поверхность покрытия тоже имеет уклон, задаваемый регулируемыми опорами.
По дренажному слою
Часть проходит в швы между плитами и идёт по дренажу над мембраной, вдоль проектного уклона основания к воронкам.
Воронка принимает оба потока
Водоприёмное устройство на эксплуатируемой кровле рассчитано на приём воды и с поверхности, и из дренажного уровня. Обычная воронка, закрытая плиткой, принимает только верхний поток, а нижний остаётся на мембране.
Водоприёмный узел принимает воду и с поверхности покрытия, и из дренажного слоя.
Что происходит при ошибке
Вода в дренажном слое поднимается, доходит до высоты примыканий и заходит под ковёр. Внутри здания это выглядит как протечка на стыке стены и перекрытия, и найти источник без разборки покрытия почти невозможно.
Доступ к узлам
Второе, что решается на стадии проекта: как обслуживать то, что окажется под покрытием.
Ревизионные люки
Над каждой воронкой в покрытии предусматривается съёмный элемент. Плитка на регулируемых опорах позволяет сделать это без специальных изделий: одна плита остаётся съёмной и помечается в исполнительной схеме.
Озеленённые участки
Зоны водоприёма выводят за пределы субстрата или закрывают обслуживаемыми колодцами с решёткой. Воронка внутри клумбы забивается в первый же сезон.
В зелёной кровле над ковром добавляются защита от корней, дренаж, фильтр и субстрат.
Дренажные колодцы и точки проверки
На больших площадях предусматривают точки, через которые видно работу дренажного слоя. Это позволяет заметить заиливание до того, как оно скажется на всей кровле.
Нагрузки
Третий пласт задач — вес. Эксплуатируемая кровля тяжелее обычной в разы.
Что входит в расчёт
Собственная масса всех слоёв, финишное покрытие с опорами, благоустройство, оборудование, снеговая нагрузка и эксплуатационная — люди, мебель, оборудование на террасе.
Уклон формируется ниже ковра и продолжает работать под покрытием — сверху его не видно.
Влажный субстрат
Для озеленения масса считается во влажном состоянии. Разница с сухим субстратом существенная, и именно она чаще всего теряется при прикидках.
Порядок слоёв снизу вверх: несущее основание, пароизоляция, теплоизоляция, уклон и водоизоляционный ковёр. Зелёным — крепёж, он передаёт усилие в основание.
Прочность слоёв
Утеплитель под эксплуатируемой кровлей воспринимает всю нагрузку через слои. Поэтому у него нормируется прочность на сжатие, и марка подбирается по расчёту, а не по теплотехнике одной.
Два самых частых основания в разрезе: по профилированному настилу и по железобетону. От основания зависит способ крепления и состав слоёв.
Точечные нагрузки
Каждая опора покрытия — сосредоточенная нагрузка на небольшой площади. В точках опирания предусматривают распределительные подкладки, чтобы опора не продавила слои и не дошла до мембраны.
Примыкание к парапету: ковёр заводится на вертикаль, верхний край закрепляется прижимной рейкой и герметизируется.
Контроль на этапе монтажа
Раз мембрана потом недоступна, весь контроль переносится на период до её закрытия.
Проверка швов
Все швы проходят пробником, выполняются контрольные вырезы. На эксплуатируемой кровле это делается сплошным порядком, а не выборочно.
Проходка сквозь ковёр выполняется системным узлом и увязывается с раскладкой слоёв до монтажа.
Фотофиксация
Каждый узел фотографируется до укладки следующего слоя: примыкания, проходки, зоны воронок, места будущих опор. Комплект фотографий с привязкой к плану входит в исполнительную документацию.
Проверка герметичности до закрытия
Если проектом предусмотрена проверка наливом, она выполняется до устройства защитных и дренажных слоёв, а результат фиксируется актом.
Исполнительная схема
План с раскладкой полотен, положением швов, узлов, воронок и съёмных элементов покрытия. Через несколько лет это единственный документ, по которому можно локализовать проблему без разборки всей террасы.
Эксплуатируемая кровля — конструкция, где качество определяется на этапе, который заказчик видит две-три недели. Дальше её закрывают, и следующие пятнадцать лет она либо работает, либо разбирается по частям в поисках места протечки.
Вопросы
Что спрашивают про эксплуатируемую кровлю
Чем эксплуатируемая кровля отличается от обычной?
На неэксплуатируемой кровле мембрана остаётся открытой: её видно, к ней есть доступ, дефект можно найти и устранить. На эксплуатируемой над мембраной появляются защитные, дренажные, опорные и финишные слои. Гидроизоляция оказывается закрытой, поэтому требования к её защите и к возможности обслуживания резко возрастают.
Можно ли уложить плитку прямо на кровельную мембрану?
Нет. Между гидроизоляцией и финишным покрытием должны быть защитный и дренажный слои, предусмотренные проектным решением. Плитка, уложенная непосредственно на мембрану, повреждает её кромками и опорами и перекрывает путь воде.
Как найти протечку под террасным покрытием?
Сложнее, чем на открытой кровле: вода идёт по дренажному слою и выходит внутри здания далеко от места повреждения. Поэтому на эксплуатируемых кровлях основную роль играет контроль на этапе монтажа — фотофиксация швов и узлов до закрытия слоями и проверка герметичности до укладки покрытия.
Что делать с воронками под плиткой?
Оставлять доступ. Зоны водоприёма закрывают ревизионными люками в покрытии, а на озеленённых участках — обслуживаемыми колодцами. Замурованная воронка перестаёт обслуживаться, забивается и выводит из строя весь водоотвод участка.
Как считается нагрузка на эксплуатируемой кровле?
В расчёт входит собственная масса всех слоёв, финишное покрытие и опоры, благоустройство и озеленение с учётом влажного субстрата, снег, эксплуатационная нагрузка от людей или техники, а также оборудование. Состав нельзя переносить с обычной неэксплуатируемой кровли.
Нужна ли мембране защита от корней при озеленении?
Да, для зелёной кровли применяется система, рассчитанная на корневое воздействие, а состав слоёв учитывает защиту водоизоляционного слоя. Это требование конкретного технического решения производителя, и проверяется оно по описанию системы.
