Воронка — место, где сплошной водоизоляционный ковёр сознательно прерывают и заводят внутрь конструкции. Здесь сходятся три системы: кровельная, водосточная и несущая. Поэтому узел водоприёма относится к узлам повышенной ответственности и делается по проекту, а не по месту.
Коротко
- Правило СП 17.13330: на 1 см² сечения стояка — не более 0,75 м² кровли.
- На каждый замкнутый участок кровли — минимум две воронки.
- Мембрана приваривается к фланцу горячим воздухом и становится с воронкой одним целым.
- Обогрев держит горловину открытой в переход через ноль, когда и происходит большинство зимних протечек.
- Замкнутая парапетами кровля требует аварийного перелива на случай засора.
Если посмотреть на статистику протечек, то поле кровли в ней почти не участвует. Течёт там, где ковёр прерывается: примыкания, проходки и водоприёмные узлы. Воронка среди них выделяется тем, что через неё проходит вода — постоянно и в объёме, который на большой кровле измеряется тоннами за один ливень.
Ниже — как этот узел собран, из чего складывается его количество на кровле и что в нём можно проверить.
Сколько воронок и где
Начинается всё с количества: одна воронка сверх нормы дешевле любого разбирательства с подтоплением.
Гидравлический расчёт
Количество и пропускная способность водоприёмных устройств определяются расчётом на расчётный расход дождевых вод для конкретного района. Базовое соотношение задаёт СП 17.13330: на 1 см² поперечного сечения водосточного стояка должно приходиться не более 0,75 м² площади кровли.

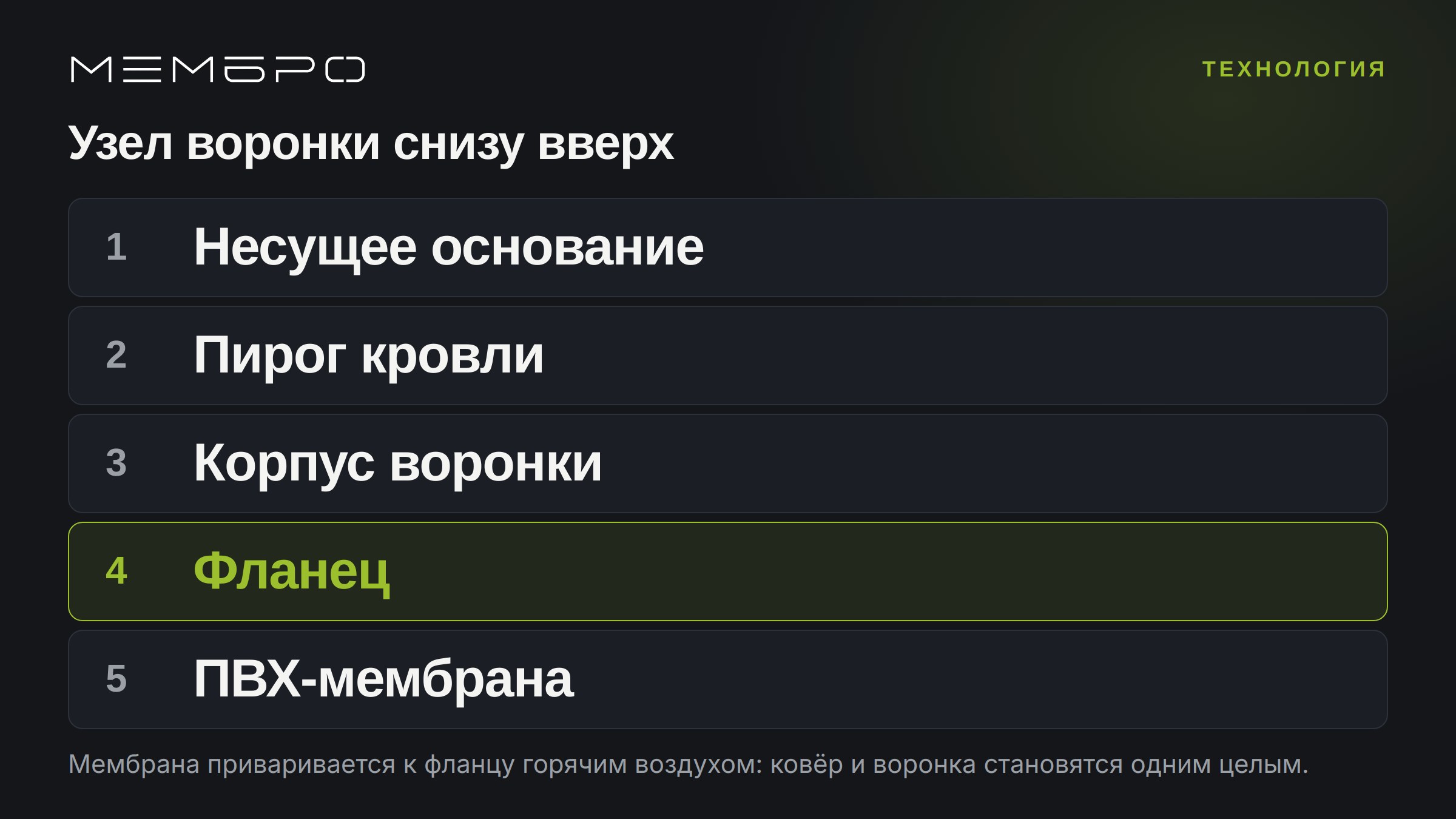

Водоприёмный узел в разрезе: привариваемая ПВХ-часть сваривается горячим воздухом с ковром.
Минимум две на участок
На каждом участке кровли, ограниченном стенами или деформационными швами, ставят не менее двух воронок. Логика простая: единственная воронка при засоре превращает участок в бассейн, а вторая даёт запас времени до приезда обслуживания.
Привязка к уклонам
Воронка располагается в низшей точке своего водосборного участка. План уклонов и план расстановки воронок — один документ: сначала решают, куда идёт вода, потом ставят точки приёма.
Воронки стоят на пониженных участках по плану уклонов, а контруклон между ними убирает застой.
Отступы
Вплотную к парапету, стене или деформационному шву воронку не ставят: узлу нужно место, а обслуживанию — доступ. Конкретные отступы берут из технических решений применяемой системы.
Два самых частых основания в разрезе: по профилированному настилу и по железобетону. От основания зависит способ крепления и состав слоёв.
Из чего состоит узел
Снизу вверх узел собирается из нескольких элементов, каждый со своей задачей.
Корпус и выпуск
Корпус воронки проходит через конструкцию и соединяется с водосточным стояком. Диаметр выпуска берётся из гидравлического расчёта и должен совпадать с диаметром внутреннего водостока.
Выпуск проходит сквозь все слои конструкции — от ковра до несущего основания.
Фланец
Ключевая часть для кровельщика — фланец из материала, совместимого с ПВХ-мембраной. К нему полотно приваривается горячим воздухом, и водоизоляционный ковёр переходит в воронку без разрыва. Именно поэтому воронка подбирается под тип мембраны: фланец под битумный ковёр к ПВХ не приварится.
Прижимной элемент и колпак
Прижимное кольцо фиксирует ковёр в приёмной части, защитный колпак не пускает внутрь листья и мусор. Колпак — расходный элемент обслуживания, его снимают при чистке.
Утепление корпуса
В тёплой кровле корпус воронки проходит через утеплённый пирог, и на нём образуется мостик холода. Поэтому в конструкции предусматривается утепление корпуса — иначе на потолке под воронкой появляется конденсат, который легко спутать с протечкой.
Вокруг корпуса воронки теплоизоляция работает так же, как в поле: разрыв контура даёт локальное промерзание.
Обогрев
Отдельная тема, на которой в Московской области экономят чаще всего.
Что происходит зимой
Снег на кровле подтаивает от тепла здания и от дневного солнца. Вода идёт по уклону к воронке. Если горловина холодная, вода в ней замерзает и перекрывает водоотвод. Дальше талая вода накапливается на кровле и ищет обход — как правило, через примыкание, где высота заведения мембраны оказывается ниже уровня воды.
Что делает обогрев
Греющий элемент держит приёмную зону и верхнюю часть стояка в положительной температуре, и вода уходит по назначению. Работает он в переходы через ноль — тогда, когда и случается большинство зимних протечек.
Электрообогрев — ещё один элемент, проходящий сквозь ковёр: его ввод герметизируется системным узлом.
Про питание и управление
Обогрев требует подведённого питания и управления по датчику температуры. Это смежные с электрикой работы, и их закладывают в проект заранее: тянуть кабель к воронке после укладки мембраны — значит делать новые проходки через готовый ковёр.
Крепёжный элемент проходит сквозь слои и передаёт усилие в несущее основание.
Аварийный перелив
Элемент, который не работает годами и один раз спасает объект.
Зачем нужен
Кровля, замкнутая парапетами по всему периметру, при отказе водоотвода не имеет пути для воды. Уровень поднимается, пока не дойдёт до высоты примыканий, и вода заходит под мембрану. Параллельно растёт нагрузка на перекрытие: слой воды в 10 см на кровле в 1000 м² — это 100 тонн.
Как устроен
Отверстие в парапете, расположенное выше рабочего уровня водоотвода и ниже уровня, при котором вода дойдёт до верха примыканий. Проход через парапет гидроизолируется так же тщательно, как и остальные узлы.
Скапер через парапет — второй способ водоотведения: узел выполняется по тому же принципу, что и примыкание.
Когда обязателен
Необходимость и параметры определяются проектом. Практический признак: если с кровли нет свободного стока наружу, перелив нужен.
Ветровая нагрузка по кровле распределена неравномерно: у парапетов и в углах схема крепления плотнее, чем в поле.
Что проверить в узле
Часть пунктов доступна заказчику при обходе кровли.
Воронка стоит в низшей точке
Вокруг приёмной части не должно быть луж после дождя. Стоячая вода рядом с воронкой означает ошибку уклонов или контруклон.
Полотна свариваются горячим воздухом и образуют единый водоизоляционный ковёр по всей кровле.
Ковёр приварен по кромке фланца
По кромке фланца видно сварное соединение. Герметик поверх стыка — признак, что сварка либо не выполнена, либо не получилась.
Колпак на месте и снимается
Защитный колпак должен присутствовать на каждой воронке и сниматься без инструмента: иначе обслуживание не будет делаться.
Доступ на эксплуатируемой кровле
Под плиткой на опорах или под озеленением зоны воронок закрывают ревизионными люками. Замурованная воронка перестаёт обслуживаться в тот же сезон.
Узел есть в исполнительной документации
Схема с привязкой каждой воронки, тип изделия, наличие обогрева и переливов. Через несколько лет это единственный способ понять, что и где стоит, не вскрывая кровлю.
Воронка занимает доли процента площади кровли и определяет, как поведёт себя вся кровля в сильный ливень и в февральскую оттепель. Поэтому её считают отдельно, ставят по проекту и обслуживают по графику.
Вопросы
Что спрашивают про воронки
Сколько воронок нужно на плоской кровле?
Количество определяется гидравлическим расчётом. Базовое правило СП 17.13330: на 1 см² поперечного сечения водосточного стояка должно приходиться не более 0,75 м² кровли. Кроме того, на каждом участке кровли, ограниченном стенами или деформационными швами, устанавливают не менее двух воронок — вторая работает при засорении первой.
Зачем воронке обогрев?
Чтобы приёмная часть оставалась открытой при переходе через ноль. Днём снег на кровле подтаивает, вода идёт к воронке и в холодной горловине замерзает — водоотвод перекрывается пробкой, а талая вода стоит на кровле и ищет обход через примыкания. Обогреваемая воронка держит зону приёма талой.
Как мембрана соединяется с воронкой?
Через фланец из совместимого с мембраной материала: полотно приваривается к фланцу горячим воздухом, и водоизоляционный ковёр становится с воронкой единым целым. Механический прижим с герметиком применяется только там, где это прямо предусмотрено конструкцией конкретного изделия.
Зачем на кровле аварийный перелив?
Отверстие в парапете выше уровня рабочего водоотвода, через которое вода сбрасывается наружу при отказе воронок. Он нужен там, где кровля замкнута парапетами и вода при засоре не имеет другого пути: без перелива уровень поднимается до высоты примыканий и заходит под мембрану.
Можно ли поставить воронку в любом месте кровли?
Нет. Расположение увязывается с планом уклонов: воронка ставится в самой низкой точке своего водосборного участка. Кроме того, её нельзя размещать вплотную к парапету, стене или деформационному шву — нужно место для узла и для последующего обслуживания.
Как обслуживают воронки?
Осмотр и очистка защитного колпака от листьев и мусора минимум дважды в год, весной и осенью, и дополнительно перед оттепелью зимой. На эксплуатируемых кровлях зоны воронок оставляют доступными: под плиткой или озеленением их закрывают ревизионными люками.
Что дальше
Подбираем водоприёмные устройства по гидравлическому расчёту и плану уклонов: тип, диаметр, обогрев и совместимость фланца с применяемой мембраной.
