Материалы
Когда нужен разделительный слой
под ПВХ-мембраной
ПВХ-мембрана эластична за счёт пластификатора в составе полимера. Часть материалов вытягивает этот пластификатор из полотна при прямом контакте, и мембрана в этом месте твердеет и растрескивается. Разделительный слой — тонкое полотно между мембраной и таким материалом — снимает проблему целиком.
Коротко
- Эластичность ПВХ держится на пластификаторе; он мигрирует в контакте с рядом материалов.
- Главный случай — старая битумная кровля под новой мембраной при реконструкции.
- Второй случай — вспененные полистиролы, если система требует разделения.
- Марка и плотность полотна берутся из состава системы, а любой геотекстиль тут не подходит.
- Слой скрытый: подтверждается актом скрытых работ и фотофиксацией до укладки полотна.
Разделительный слой стоит копейки на фоне сметы и полностью исчезает из виду через час после укладки. Именно поэтому его чаще всего и пропускают: на приёмке его никто не увидит, а последствия появятся через несколько лет, когда искать причину будет поздно и дорого.
Ниже разобрано, из-за чего он вообще понадобился, в каких случаях обязателен и как заказчику убедиться, что слой на кровле есть.
Почему ПВХ вообще требует разделения
Чистый поливинилхлорид жёсткий и хрупкий. Кровельным материалом он становится за счёт пластификатора — компонента, который придаёт полотну гибкость и позволяет ему работать на морозе, на изгибах и в узлах.
Миграция пластификатора
Пластификатор удерживается в полимере, но при контакте с некоторыми веществами начинает переходить в них. Битум — один из таких материалов: он растворяет пластификатор и постепенно вытягивает его из мембраны в зоне соприкосновения.
Между мембраной и несовместимым материалом ставится разделительный слой: его задача — исключить прямой контакт.
Что происходит с полотном
Мембрана в этом месте теряет эластичность. Материал становится жёстким, при температурных подвижках перестаёт отрабатывать деформации и трескается. Разрушение начинается там, где полотно чаще всего изгибается: на перегибах, у примыканий, вокруг проходок.
Примыкание к парапету: ковёр заводится на вертикаль, верхний край закрепляется прижимной рейкой и герметизируется.
Сколько времени это занимает
Процесс медленный. Первые год-два кровля выглядит нормально, потом появляются локальные трещины, потом — протечки в местах, никак не связанных со швами. К этому моменту связь с отсутствующим разделительным слоем уже не очевидна, и кровлю списывают на «плохой материал».
Водоприёмный узел: привариваемая ПВХ-часть сваривается горячим воздухом с ковром, узел остаётся доступным для очистки.
Три случая, когда слой обязателен
Все они описаны в технической документации на кровельные системы. Это требование производителя материала, а не свода правил: нормы задают требования к конструкции кровли, а совместимость конкретных материалов устанавливает изготовитель.

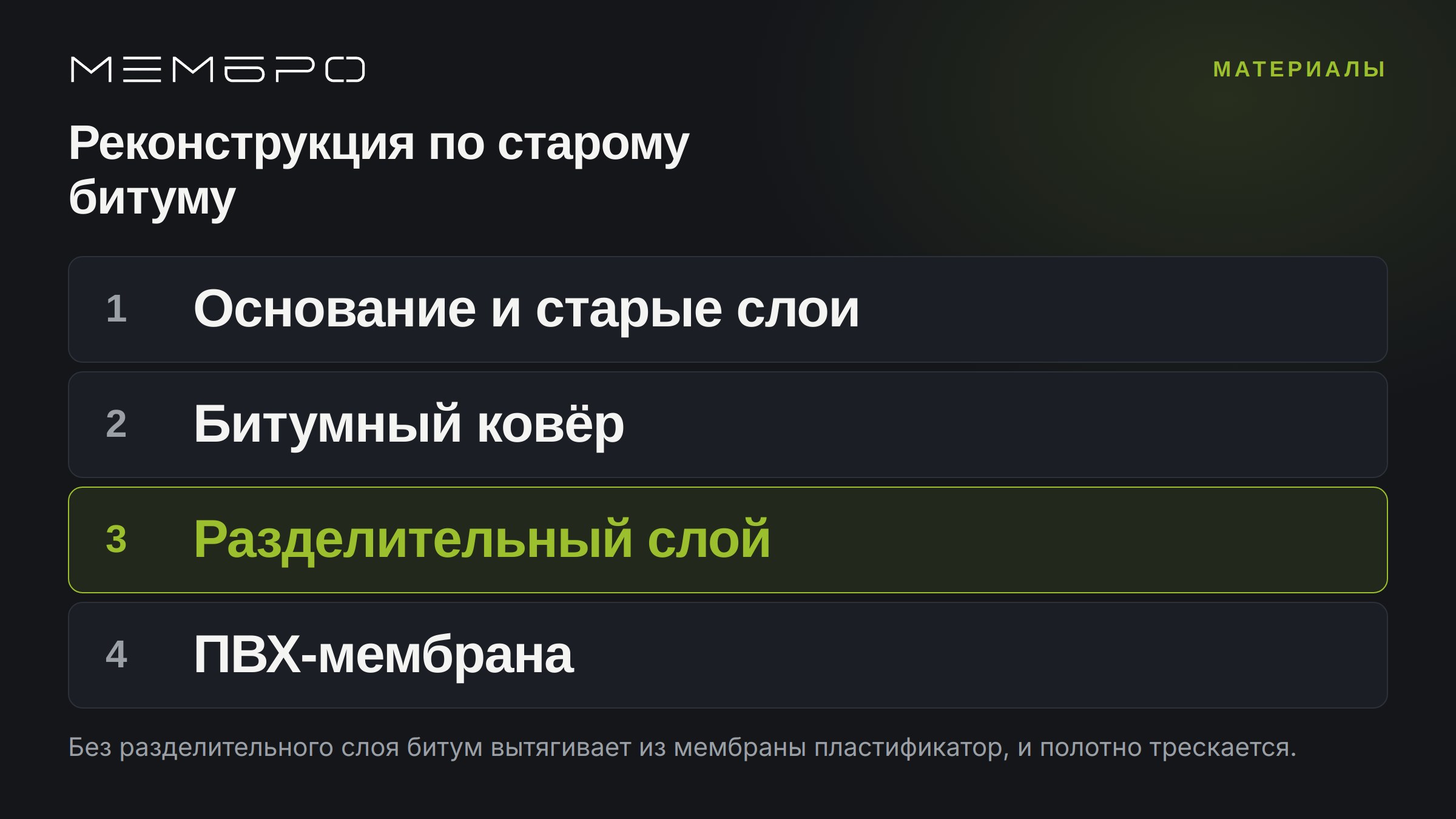

Реконструкция по старой битумной кровле
Самый частый случай. Новую мембрану укладывают поверх сохраняемого битумного ковра, чтобы не демонтировать всю конструкцию. Прямой контакт здесь недопустим по всей площади, поэтому разделительный слой раскатывается сплошным полотном под всей мембраной.
При перекрытии старой кровли важно, что осталось под ковром: состав и состояние слоёв показывают контрольные вскрытия.
Вспененные полистиролы
Экструзионный пенополистирол и другие вспененные утеплители в ряде систем требуют разделения с ПВХ-мембраной. Конкретное требование смотрят по составу применяемой системы: там расписан порядок слоёв целиком, включая разделительные.
Совместимость мембраны с теплоизоляцией назначается системой производителя, а не подбирается на объекте.
Металлические и минеральные основания с остатками покрытий
Отдельная ситуация — основание, на котором остались следы битумных мастик, праймеров или старой гидроизоляции. Даже локальные пятна дают локальную потерю эластичности, поэтому основание либо очищают до чистого материала, либо закрывают разделительным слоем полностью.
Чем разделяют
Выбор полотна — часть состава системы, и подбирать его «по плотности на глаз» нельзя.
Геотекстиль
Основной вариант для сплошного разделения. Плотность назначается технической документацией системы: лёгкое полотно продавливается неровностями основания и перестаёт разделять, слишком плотное избыточно по стоимости и хуже укладывается на сложной геометрии.
Под какой материал ставится разделительный слой, зависит от основания: по профнастилу и по железобетону составы разные.
Стеклохолст
Применяется там, где это предусмотрено конкретным техническим решением. Даёт тонкий разделительный слой без заметного увеличения толщины пирога.
Чего делать нельзя
Использовать первое подходящее по виду полотно со склада. Материал разделительного слоя сам должен быть совместим и с мембраной, и с тем, от чего он её отделяет. Замена марки без сверки с составом системы — это изменение конструкции кровли.
Как укладывается
Сплошным ковром с нахлёстом полотнищ, без разрывов и без участков, где мембрана касается основания напрямую. Особое внимание — переходам на вертикальные поверхности и обходам проходок: там слой чаще всего и обрывается.
Крепёж проходит сквозь слои к основанию: разделительный слой не должен мешать работе крепления.
Разделительный и защитный — разные слои
Термины в разговоре часто смешивают, а задачи у них разные.
Разделительный
Исключает химический контакт несовместимых материалов. Работает круглосуточно и незаметно, механической нагрузки не несёт.
Проходка сквозь ковёр выполняется системным узлом и увязывается с раскладкой слоёв до монтажа.
Защитный
Принимает на себя механику: вес балласта, проход людей при обслуживании, острые кромки. Требования к нему формулируются в прочности и стойкости к продавливанию.
Когда это одно полотно
В балластной системе геотекстиль под гравием часто выполняет обе роли. Тогда его подбирают по более жёсткому из двух требований, а в спецификации это указывается прямо, чтобы при замене никто не поставил материал «такой же по названию».
Как заказчику убедиться, что слой есть
После укладки мембраны разделительный слой скрыт. Проверять его надо по ходу работ.
Состав системы в документах
Разделительный слой должен быть в спецификации на объект с указанием марки и расхода. Если в спецификации его нет, а кровля реконструируется по битуму — вопрос стоит задать до начала монтажа.
Нормативы задают требования, документация производителя — как их выполнить на конкретных материалах, проект объединяет их для здания. Разделительный слой назначают по документации выбранной системы.
Фотофиксация по захваткам
Стандартная практика: фотография раскатанного разделительного слоя на каждой захватке до укладки полотна. Занимает у прораба минуту и закрывает вопрос навсегда.
Ветровая нагрузка по кровле распределена неравномерно: у парапетов и в углах схема крепления плотнее, чем в поле.
Акт освидетельствования скрытых работ
Тот же документ, что и на пароизоляцию с утеплителем. Разделительный слой в нём указывается отдельной строкой с маркой материала.
Что делать, если слоя нет
Если мембрана уже уложена на битум без разделения, полностью исправить это можно только переукладкой. Поэтому проверка делается до, а не после: цена вопроса на стадии работ — рулон геотекстиля, после — новая кровля.
Разделительный слой — та часть кровли, где экономия видна только в смете и никогда на объекте. На реконструкции по старому битумному ковру он определяет, отработает мембрана свой срок или начнёт трескаться на пятый год.
Вопросы
Что спрашивают про разделительный слой
Почему ПВХ-мембрану нельзя укладывать прямо на битум?
ПВХ-мембрана пластифицирована: эластичность ей даёт пластификатор в составе полимера. При прямом контакте с битумосодержащими материалами пластификатор мигрирует из мембраны, и полотно в зоне контакта теряет эластичность, становится жёстким и растрескивается. Разделительный слой физически исключает этот контакт.
Годится ли обычный геотекстиль под мембрану?
Не любой. Плотность и тип полотна назначаются технической документацией применяемой системы: слишком лёгкий материал продавливается и не выполняет разделительную функцию, а полотно из неподходящего сырья само может оказаться несовместимым. Марку и плотность берут из состава системы, а не по наличию на складе.
Нужен ли разделительный слой поверх экструзионного пенополистирола?
Да, если этого требует состав системы. Вспененные полистиролы и ПВХ-мембрана относятся к материалам, прямой контакт которых техническая документация производителей ограничивает. Проверяется это по описанию конкретной кровельной системы, где указан весь порядок слоёв.
Разделительный слой и защитный слой — это одно и то же?
Задачи разные. Разделительный исключает контакт несовместимых материалов, защитный принимает на себя механическое воздействие: балласт, инструмент, проход людей. Иногда одно полотно закрывает обе задачи, но подбирается оно тогда по обоим требованиям сразу.
Что будет, если разделительный слой пропустить?
На реконструкции по старой битумной кровле мембрана в зоне контакта начинает терять эластичность. Внешне это проявляется не сразу: первые годы кровля выглядит целой, а затем появляются трещины в местах перегибов и у примыканий, где полотно работает на изгиб.
Виден ли разделительный слой при приёмке?
После укладки мембраны — нет, он закрыт. Поэтому его наличие подтверждается актом освидетельствования скрытых работ и фотофиксацией по захваткам до укладки полотна. Это стандартный пункт исполнительной документации.
Что дальше
