Технология

Почему крепёж считают
по ветровым зонам

Ветер действует на плоскую кровлю снизу вверх: над поверхностью возникает разрежение, которое тянет кровельный ковёр от основания. Эта ветровая нагрузка по площади кровли распределена неравномерно, поэтому крепёж назначают отдельно для центральной, краевой и угловой зон.

Редакция МЕМБРО, инженеры по плоским кровлям 8 мин чтения

Коротко

  • Ветер работает на отрыв: кровлю поднимает разрежение над поверхностью.
  • Кровля делится на три зоны — центральная, краевая, угловая; нагрузка в углу кратно выше.
  • Москва — I ветровой район по СП 20.13330.2016, нормативное давление 0,23 кПа.
  • Число креплений = нагрузка зоны ÷ несущая способность одного крепежа в этом основании.
  • Несущую способность подтверждают испытанием на выдёргивание прямо на объекте.

Механически закреплённая кровля держится на крепеже. Полотно мембраны прижато к основанию через нахлёст, и всё, что делает ветер, передаётся на эти точки. Если креплений достаточно — кровля стоит десятилетиями. Если их не хватает в одном месте, кровля начинает разрушаться именно оттуда: полотно поднимается пузырём, нагрузка на соседние крепления растёт, и дальше отрыв идёт лавинообразно.

Поэтому количество крепежа — расчётная величина. Ниже разобрано, из чего она получается и что заказчик может проверить в схеме, не будучи расчётчиком.

Что ветер делает с плоской кровлей

Первое, что стоит понять про механику: кровельный ковёр поднимает вверх, к потоку.

Разрежение над поверхностью

Поток воздуха обтекает здание и над плоским покрытием разгоняется. Скорость растёт, статическое давление падает, и над кровлей возникает зона пониженного давления. Атмосферное давление внутри конструкции остаётся прежним, и разница выталкивает кровельный ковёр вверх.

Ветровые зоны плоской кровли в плане: поле, край и угол — условноКровля в плане разделена на три зоны: центральное поле, краевые полосы вдоль периметра и угловые участки. Ветер действует на кровлю неравномерно: в краевых и угловых зонах обычно требуется усиленное крепление. Схема условная: границы зон, тип, шаг и количество креплений определяют расчётом для конкретного здания и принятой кровельной системы.полеЦентральная зона (поле): креплениепо расчётуКраевая зона: усиление по расчётуУгловая зона: усиление по расчётуКрепёжный элемент (условно)Схема условная. Границы зон, шаг иколичество креплений определяют дляконкретного здания.

Ветровая нагрузка распределена по кровле неравномерно: у парапетов и в углах она выше, чем в центральной части.

Почему угол опаснее середины

У края кровли поток срывается с парапета и образует вихрь. В углу здания встречаются два таких срыва, и разрежение там оказывается наибольшим на всей кровле. Именно поэтому повреждения после сильного ветра почти всегда начинаются с углов и с полосы вдоль парапета.

Что происходит после первого отрыва

Приподнявшееся полотно ловит поток как парус. Нагрузка, рассчитанная на распределённое приложение, собирается на ближайший ряд креплений. Дальше отрыв идёт по цепочке, и площадь повреждения за один порыв может оказаться больше, чем весь участок, где крепежа изначально не хватало.

Узел механического крепления ПВХ-мембраны в разрезе нахлёстаКрай предыдущего полотна прижат тарельчатым держателем. Телескопический элемент проходит теплоизоляцию, крепёжный узел закреплён в принятом несущем основании — усилие уходит в него, а не в утеплитель. Комплектацию и длину крепежа выбирают по системе. Следующее полотно полностью перекрывает крепёж, нахлёст сварен горячим воздухом по краю верхнего полотна; сверху готового нахлёста крепёж не виден.Верхнее полотнозакрываеткрепёжСварной шовТарельчатыйдержатель ителескопическийэлементТеплоизоляцияПароизоляцияКрепёжный узелдля принятогонесущегооснования;комплектацию идлину выбираютпо системе

Крепёжный элемент передаёт усилие в несущее основание. Если расчётная плотность нарушена, нагрузка перераспределяется на соседние точки.

Откуда берётся расчётная нагрузка

Требование считать ветровую нагрузку — обязательное, оно установлено нормами. Конкретный порядок расчёта задаёт СП 20.13330.2016 «Нагрузки и воздействия».

Ветровой район

Территория страны разделена на ветровые районы, каждому соответствует нормативное значение ветрового давления. Москва и Московская область относятся к I ветровому району, нормативное давление 0,23 кПа. Это отправная точка расчёта: сама нагрузка на кровлю получается после коэффициентов.

Пример узла примыкания кровли к парапету в разрезеСлои кровли подходят к парапету снизу вверх: несущее основание, пароизоляция, теплоизоляция и ПВХ-мембрана. Пароизоляция и мембрана заведены на вертикальную поверхность. В этом примере верхний край мембраны закреплён прижимной рейкой и загерметизирован; по техническому решению мембрану также заводят через верх парапета под защитную крышку. Конкретный узел — по проекту и системе.1234561 — Парапетная крышка2 — Пример: край мембраны наприжимной рейке с герметизацией3 — Мембрана заведена навертикальную поверхность4 — Теплоизоляция5 — Пароизоляция — непрерывно по узлу6 — Несущее основаниеПример узла. Мембрану также заводятчерез верх парапета под защитнуюкрышку; конкретный узел — по проектуи системе.

Примыкание к парапету: ковёр заводится на вертикаль, верхний край закрепляется прижимной рейкой и герметизируется.

Высота и тип местности

Дальше нормативное значение корректируется по высоте здания и по характеру застройки вокруг. Открытая площадка в поле и та же высота внутри плотного города дают разные коэффициенты: застройка гасит поток у земли, но здание, стоящее выше окружения, оказывается в более жёстких условиях.

Наружное и внутреннее водоотведениеНаружное водоотведение: парапетная воронка почти на уровне ковра отводит воду через парапет во внешнюю водосточную систему. Аварийный перелив показан отдельно — его отметку по проекту назначают выше уровня основной гидроизоляции. Внутреннее водоотведение принимает воду воронкой в теле кровли и отводит её по стояку внутри здания.парапетаварийный переливНаружноеВнутренниепарапетная воронкаворонки, стояки

Водоприёмный узел: привариваемая ПВХ-часть сваривается горячим воздухом с ковром, узел остаётся доступным для очистки.

Аэродинамический коэффициент зоны

Последний множитель зависит от того, о какой части кровли идёт речь. Для центральной части покрытия аэродинамический коэффициент минимальный, для краевой полосы выше, для угловой — максимальный. Именно этот шаг расчёта и превращает одну цифру ветрового района в три разные нагрузки на одной кровле.

Сварной шов двух полотен ПВХ-мембраны: нахлёст с механическим креплением, разрезЧертёж нахлёста в механически закрепляемой системе по профнастилу. Край нижнего полотна прижат тарельчатым держателем в 10 мм от края; полая телескопическая гильза держателя проходит сквозь мембрану и два слоя теплоизоляции, саморез с головкой на дне гильзы выходит на 25 мм ниже верха основания. Верхнее полотно перекрывает нижнее не менее чем на 120 мм и закрывает крепёж; от держателя до кромки верхнего полотна 60 мм. Нахлёст сварен горячим воздухом у кромки верхнего полотна, ширина шва не менее 30 мм. Размеры в мм; фактический узел определяется проектом.min 120601025123456781 — Верхнее полотно ПВХ-мембраны2 — Сварной шов, горячий воздух,ширина не менее 30 мм3 — Нижнее полотно ПВХ-мембраны4 — Тарельчатый держатель стелескопическим элементом5 — Теплоизоляция, два слоя6 — Пароизоляция7 — Саморез8 — Профилированный настилРазмеры в мм. Пример длямеханически закрепляемой системыпо профнастилу, фактический узел — попроекту.

Полотна свариваются горячим воздухом и образуют единый водоизоляционный ковёр по всей кровле.

Что на выходе

Результат расчёта — расчётная ветровая нагрузка в килопаскалях отдельно для каждой зоны. С этого момента задача становится арифметической: разделить нагрузку зоны на то, что выдерживает одно крепление.

План уклонов и разуклонки плоской кровлиКровля с парапетом разделена водоразделом на два водосборных участка. Уклоны каждого участка ведут воду к своей воронке на линии ендовы. Между воронками контруклон в форме ромба: вершины ромба — воронки, высшая точка на водоразделе, вода уходит к ближайшей воронке. Такой же контруклон от крайней воронки до парапета, поэтому вода по ендове у парапета не стоит. У зенитного фонаря с нагорной стороны устроен локальный контруклон, вода обходит фонарь и уходит к воронке своего участка. Геометрию уклонов и положение высшей точки определяет проект.парапетфонарьводосборныйучастокводосборныйучастокконтруклонендоваворонкаворонкаОсновной уклон — к воронкесвоего участкаКонтруклон — ромб междуворонками и от воронки допарапета: ведёт воду по ендовек воронкеЛокальный контруклон — уводитводу от препятствияВодораздел — границаводосборных участковЕндова — пониженная линияводосбора

План уклонов ведёт воду к водоприёмным устройствам, контруклон между ними убирает застойную зону.

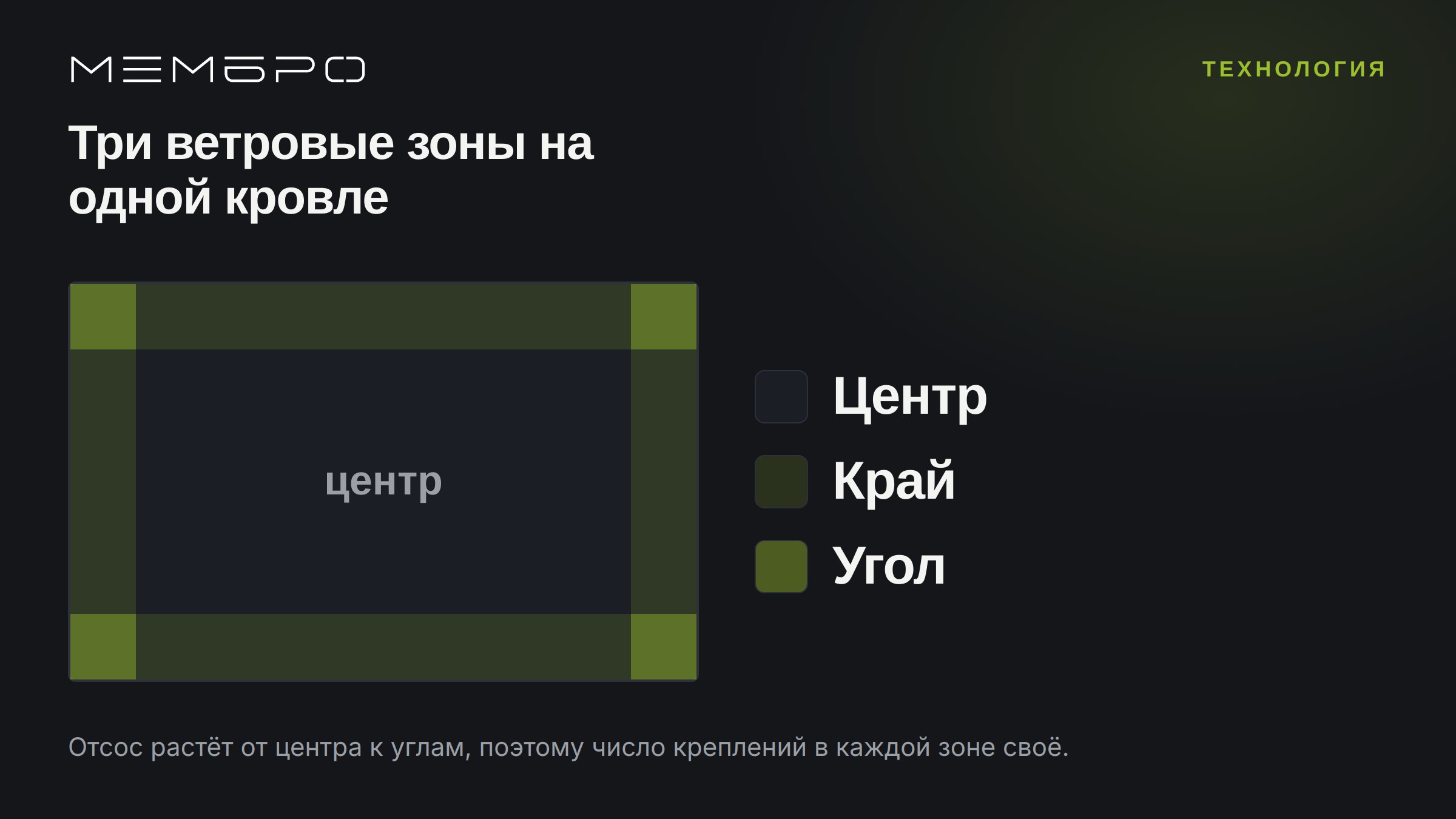

Схема ветровых зон на плане плоской кровли: центральная зона, краевая полоса и углы
План кровли с ветровыми зонами: центральная часть, краевая полоса по периметру и угловые участки, где ветровая нагрузка наибольшая.

Три зоны на одной кровле

Разбивка покрытия на зоны — не условность и не запас проектировщика. Это геометрия, которая зависит от размеров здания.

Центральная зона

Основное поле кровли, дальше всего от краёв. Здесь ветровая нагрузка наименьшая, и здесь же расположено большинство квадратных метров объекта. На больших складах именно эта зона определяет общий расход крепежа.

Зоны плоской кровли: поле, край, угол План кровли сверху, схема условная. Ветер действует на кровлю неравномерно: в краевых и угловых зонах обычно требуется усиленное крепление. Границы зон, шаг и количество креплений определяют расчётом для конкретного здания. поле кровли крепление по расчёту Поле — крепление по расчёту Краевая полоса — усиление по расчёту Углы — усиление по расчёту
Границы зон и расположение креплений показаны условно. Фактические размеры зон, тип крепежа и шаг крепления определяются расчётом для конкретного здания и принятой кровельной системы.

Раскладка в плане: в поле шаг крупнее, в краевой полосе мельче, в углах плотнее.

Краевая зона

Полоса вдоль периметра, а также вдоль перепадов высот и у высоких примыканий. Ширина полосы считается от габаритов здания и его высоты, поэтому на разных объектах она разная. Крепления здесь ставят чаще, чем в центре.

Угловая зона

Пересечения краевых полос. Самая маленькая по площади и самая нагруженная часть кровли. Разница в количестве креплений между углом и центром на реальных объектах обычно двукратная, а на высоких и открытых зданиях бывает больше.

Дополнительные участки

К краевым условиям приравниваются зоны у световых фонарей, шахт, выходов на кровлю и вокруг крупного оборудования: поток там тоже срывается и создаёт локальное разрежение. Эти участки на схеме раскладки показываются отдельно.

Пример примыкания к круглой трубеПример: труба проходит сквозь кровельный пирог, ковёр поднят на трубу манжетой из неармированной мембраны, верхний край манжеты стянут хомутом и загерметизирован. Материал манжеты, крепление и герметизацию выбирают для конкретной проходки; горячие трубы и дымоходы требуют отдельного узла.Круглая трубаХомут игерметизацияверхнего краяМанжета изнеармированноймембраныКровельныйпирогНесущееоснование

Вокруг проходок и оборудования появляются дополнительные зоны крепления: там поток воздуха меняется.

Как зоны превращаются в шаг крепежа

Нагрузка известна. Вторая половина расчёта — что выдерживает одно крепление в конкретном основании.

Несущая способность одного крепежа

Это усилие выдёргивания, которое крепёж воспринимает в данном основании. Значение берут из технической документации производителя крепежа — оно разное для стального профилированного настила, для бетона и для лёгких оснований, и внутри каждого типа зависит от параметров: толщины металла, прочности бетона, глубины анкеровки.

Профилированный настил и железобетон как несущие основания кровлиСлева разрез по профилированному настилу: пароизоляция, теплоизоляция и ПВХ-мембрана; крепёж фиксируется в верхней полке профиля и закрыт следующим полотном. Справа разрез по железобетонной плите: применяют крепёж, подобранный для бетонного основания; стяжка или уклонообразующий слой показаны пунктиром — их применяют при необходимости, по проекту. Тип и длина крепежа — по расчёту и документации системы. Несущее основание — профнастил или плита; основание под водоизоляционный ковёр — поверхность, на которую ложится мембрана. Состав показан условно.По профнастилуПо железобетонуПо профнастилу:крепёж в верхнююполку профиляПо железобетону:крепёж,подобранный длябетонногооснованиянесущее основаниеоснование под водоизоляционныйковёрТип и длина крепежа — по расчёту идокументации системы.Подготовительные слои — по проекту.

Сколько держит одна точка, зависит от основания: полка профилированного настила и железобетон ведут себя по-разному.

Испытание на объекте

Табличное значение описывает основание, которое соответствует проекту. Фактическое может отличаться: настил тоньше, стяжка слабее, бетон с непроектной прочностью. Поэтому перед монтажом на кровле проводят испытание крепежа на выдёргивание в нескольких точках. Протокол этого испытания — часть исполнительной документации.

Схема раскладки

Итог расчёта оформляется схемой: план кровли с границами зон и количеством креплений на квадратный метр в каждой. Из схемы монтажник видит, где шаг по нахлёсту чаще, где ставится дополнительный ряд, где нужен крепёж другой длины.

Пример традиционной механически закрепляемой кровли по профнастилуРазрез снизу вверх: профилированный настил, пароизоляция, нижний слой теплоизоляции, клиновидная теплоизоляция как уклонообразующий слой, верхний слой теплоизоляции и ПВХ-мембрана. Край предыдущего полотна прижат тарельчатым держателем, телескопический элемент проходит теплоизоляцию, кровельный саморез закреплён в верхней полке профнастила. Следующее полотно полностью перекрывает крепёж, нахлёст сварен горячим воздухом по краю верхнего полотна. Стрелка показывает уклон к воронке. Фактический состав определяется выбранной кровельной системой и проектом.уклон к воронкеСварной шовПВХ-мембранаКрепёж мембраныВерхний утеплительКлиновидный слойНижний утеплительПароизоляцияПрофнастил

Крепёж проходит сквозь слои пирога — на разрезе видно, через что именно он идёт к основанию.

Длина крепежа

Отдельный параметр, который считают по толщине пирога: крепёж проходит мембрану, теплоизоляцию и пароизоляцию и должен войти в несущее основание на требуемую глубину. При смене толщины утепления меняется и спецификация крепежа.

Что происходит, когда шаг единый

Самая частая ошибка — назначить один шаг на весь объект «по опыту».

Запас, которого нет там, где нужно

Единый шаг обычно подбирают под среднюю по кровле нагрузку. В центре получается избыток креплений и лишние проходы через ковёр, в углах — нехватка. Кровля выглядит одинаково по всей площади, но первый же сильный порыв находит слабое место.

Цена ошибки

Локальный отрыв в углу редко заканчивается локальным ремонтом. Поднятое полотно тянет за собой соседние участки, вода попадает в пирог, и вместо переустановки нескольких креплений объект получает замену утеплителя на площади в сотни метров.

Почему это не видно при приёмке

Крепёж скрыт под нахлёстом полотна. Заказчик не может посчитать его после монтажа, не вскрывая швы. Единственный момент, когда это проверяется — сверка схемы раскладки с тем, что делают на кровле, во время работ.

Что проверить заказчику

Ни один из этих пунктов не требует инженерного образования.

Схема раскладки есть до начала монтажа

До выхода на кровлю должен быть документ с границами зон и числом креплений. Если подрядчик выходит на объект без него, крепёж будет назначен на глаз.

В схеме есть все три зоны

Если на плане одна цифра на всю кровлю — расчёт не выполнялся. Зоны на схеме видны сразу: центральное поле и более плотная сетка по периметру и в углах.

Протокол испытания на выдёргивание

Датирован до начала укладки, с указанием точек и полученных значений. Это подтверждение, что расчёт применим к основанию именно этого здания.

Спецификация крепежа совпадает с пирогом

Длина крепежа в спецификации должна соответствовать фактической толщине слоёв. Расхождение здесь означает либо недостаточную анкеровку, либо изменение состава кровли, о котором заказчик не знает.

Ветровой расчёт занимает у специалиста несколько часов и стоит несопоставимо меньше, чем переделка кровли после первого шторма. На объектах, где эта работа сделана и оформлена схемой, вопрос «почему здесь крепёж чаще» перестаёт возникать: на плане видно, где и почему.

Вопросы

Что спрашивают про крепёж

Почему на одной кровле разный шаг крепежа?

Потому что ветровая нагрузка по площади кровли распределена неравномерно. У парапетов и особенно в углах поток отрывается от поверхности и создаёт разрежение заметно большее, чем в середине кровли. Расчёт по СП 20.13330.2016 разбивает покрытие на центральную, краевую и угловую зоны и назначает для каждой своё число креплений.

К какому ветровому району относится Москва?

По СП 20.13330.2016 Москва и Московская область относятся к I ветровому району, нормативное значение ветрового давления для него — 0,23 кПа. Само по себе это число ещё не даёт нагрузку на кровлю: к нему применяются коэффициенты по высоте здания, типу местности и зоне кровли.

Сколько усилия выдерживает один крепёж?

Усилие, которое крепёж выдерживает на выдёргивание из конкретного основания. Для профилированного настила она зависит от толщины и марки стали, для бетона — от прочности основания и типа анкера. Значения берут из технической документации производителя крепежа, а на объекте подтверждают испытанием на выдёргивание.

Зачем нужно испытание крепежа на объекте, если есть таблицы?

Таблицы описывают основание, которое соответствует проекту. Реальный профнастил может оказаться тоньше, бетон — слабее, стяжка — с непроектной прочностью. Испытание на выдёргивание в нескольких точках показывает, что расчётная схема применима именно к этому зданию.

Можно ли крепить чаще «с запасом» и не считать?

Избыточное крепление увеличивает число проходов через кровельный ковёр и стоимость работ, но не устраняет главный риск: без расчёта неизвестно, где именно запас нужен. Срыв начинается с угловой зоны, и равномерный шаг чаще всего оказывается недостаточным именно там.

Кто выполняет ветровой расчёт кровли?

Проектировщик по СП 20.13330.2016, либо технический специалист поставщика системы по своей методике расчёта. Результат — схема раскладки крепежа с указанием зон и количества креплений на квадратный метр в каждой из них. Этот документ должен быть на объекте до начала монтажа.

Что дальше

Подбираем крепёж под основание и кровельную систему объекта: тип, длина и количество — по ветровому расчёту и результатам испытания на выдёргивание.
